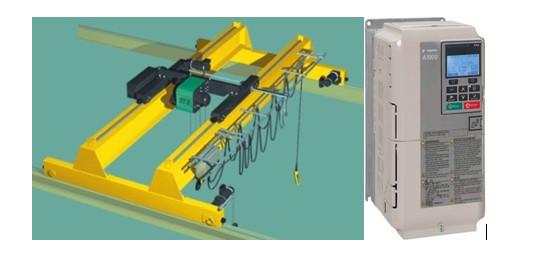

Bien tan A1000 cho cau truc

Biến tần Yaskawa A1000 ứng dụng cho cầu trục, cẩu tháp

Biến tần Yaskawa A1000 cung cấp cho chúng ta một giải pháp đơn giản và hiệu quả cho các yêu cầu khắt khe trong ứng dụng cầu trục và nâng hạ. Nó đảm bảo cho việc điều khiển motor nâng hạ vận hành đủ moment trong mọi điều kiện, bên cạnh đó việc tích hợp các chức năng điều khiển quan trọng khác như điều khiển thắng, phát hiện quá tải … giúp cho việc điều khiển và vận hành cầu trục chính xác và an toàn.

200V   3-Phase 0.4 – 110KW

400V   3-Phase 0.4 – 300KW

Các ngõ vào ra

+ 8 ngõ vào số:

*Có thể đấu kiểu Sink hoặc Source

*Có thể sử dụng nguồn 24VDC ngoài

+ Moment khởi động 200%, khả năng quá tải 150% trong vòng 60s. Đảm bảo khả năng vận hành dưới các điều kiện tải nặng.

+ Cung cấp đủ moment tại 0 Hz cho quá trình điều khiển thắng, giúp khởi động mượt mà, tăng tuổi thọ của thắng cơ bên ngoài.

+ Vận hành mượt mà êm ái, giúp giảm sốc và sự mài mòn cho các cơ cấu cơ khí và hàng hóa.

+ Tích hợp chức năng điều khiển thắng an toàn:

  • Cài đặt điều kiện đóng thắng và mở thắng riêng biệt
  • Kiểm tra kết nối motor truớc khi vận hành.
  • Giám sát quá trình điều khiển thắng.

+ Tự động ngắt khi quá tải giúp đảm bảo an toàn trong các truờng hợp tải nặng.

+ Chức năng Ultra Lift Function giúp tăng tốc độ vận hành, rút ngắn thời gian trong điều kiện không tải, làm tăng khả năng sản xuất.

+ Tích hợp các chức năng nhận cảm biến trọng lượng và cảm biến hành trình ngăng chặn sự vận hành trong các truờng hợp mất an toàn.

+ Tự động chia tải giữa các biến tần trong truờng hợp nhiều biến tần cùng vận hành.

+ Tích hợp hàm an toàn STO (Safe Torque Off ).

+ 1 Ngõ vào nhận xung đến 32 Khz: dễ dàng đồng bộ với các thiết bị khác

+ 3 ngõ vào Analog: có thể chọn kiểu điện áp, dòng điện, PTC

+ Relay báo lỗi ( NO & NC )

+ Hàm chức năng an toàn: 2 kênh STO ( safe torque off ) ( EN ISO 13849-1 )

+ 3 relay ngõ ra dạng transistor

+ 1 Ngõ ra phát xung 32 Khz

+ 2 Ngõ ra Analog: có thể chọn kiểu điện áp hoặc dòng điện.

+ Thiết bị giám sát bên ngoài (EDM )

Phụ kiện

Yaskawa có nhiều phụ kiện và công cụ cho biến tần A1000 trong ứng dụng cầu trục:

Phần mềmĐiện trở xảNguồnGiao diện người dùng
Drive Wizard Plus:cài đặt, giám sát, quản lý  qua PCBộ hãm và điện trở xảBộ lọc EMC nguồnThiết bị Copy thông số



Tính năng cân bằng tải cầu trục biến tần YASKAWA

Cách cài đặt thông số cân bằng tải trong biến tần Yaskawa A1000, ứng dụng cho cầu trục di chuyển.

– Tham số b7: Droop Control (CLV, CLV/PM)

Trong các ứng dụng cẩu trục, việc cân bằng tải rất quan trọng, nhất và với các cẩu trục ngang thì vấn đề này trở nên tối cần thiết vì sự an toàn của hàng hoá và độ ổn định của bộ phận cẩu. Qua bài viết này xin giới thiệu về tính năng Droop Control trên biến tần A1000.

Tính năng điều khiển độ lệch (Droop Control) có thể tự động cân bằng độ tải giữa hai động cơ mà tải điều khiển là như nhau, chẳng hạn như là trục ngang trong các ứng dụng cần cẩu.

Nó phải được kích hoạt một trong hai biến tần điều khiển những động cơ này. Chức năng điều chỉnh độ lệch (Droop Control) được kích hoạt sẽ tự động giảm tốc độ khi mô-men xoắn tham chiếu tăng lên, và tăng tốc độ nếu tham chiếu mô-men xoắn lại giảm, qua đó nó chia đều tải đến động cơ khác.

Khi sử dụng tính năng điều khiển độ lệch (Droop Control) thì tắt tính năng Feed Forward (n5-01 = 0).

Động cơ A chạy nhanh hơn động cơ B, sức kéo nhiều tải.

Động cơ B chạy nhanh hơn động cơ A, sức kéo

– Tham số b7- 01: Mức giá trị điều khiển độ lệch.

Thiết lập mức giảm tốc khi tham chiếu mô-men xoắn là 100%. Mức được đặt như là một tỷ lệ phần trăm tối đa của tần số đầu ra. Thiết lập 0.0% vô hiệu hóa chức năng điều khiển độ lệch.

– Tham số b7- 02: Thời gian trễ của tính năng điều khiển độ lệch.

Tham số này điều chỉnh độ nhạy của tính năng điều khiển độ lệch. Gỉam giá trị nếu thời gian phản ứng quá dài, và tăng lên nếu xảy ra dao động.

– Tham số b7-03: Cho phép hoặc tắt tính năng điều khiển độ lệch.

+ 1: Cho phép.

+ 0: Không cho phép.
